Met dit opengewerkt model proberen we een globale indruk tegeven hoe een standaard handboei werkt |
||
 |
 |
 |

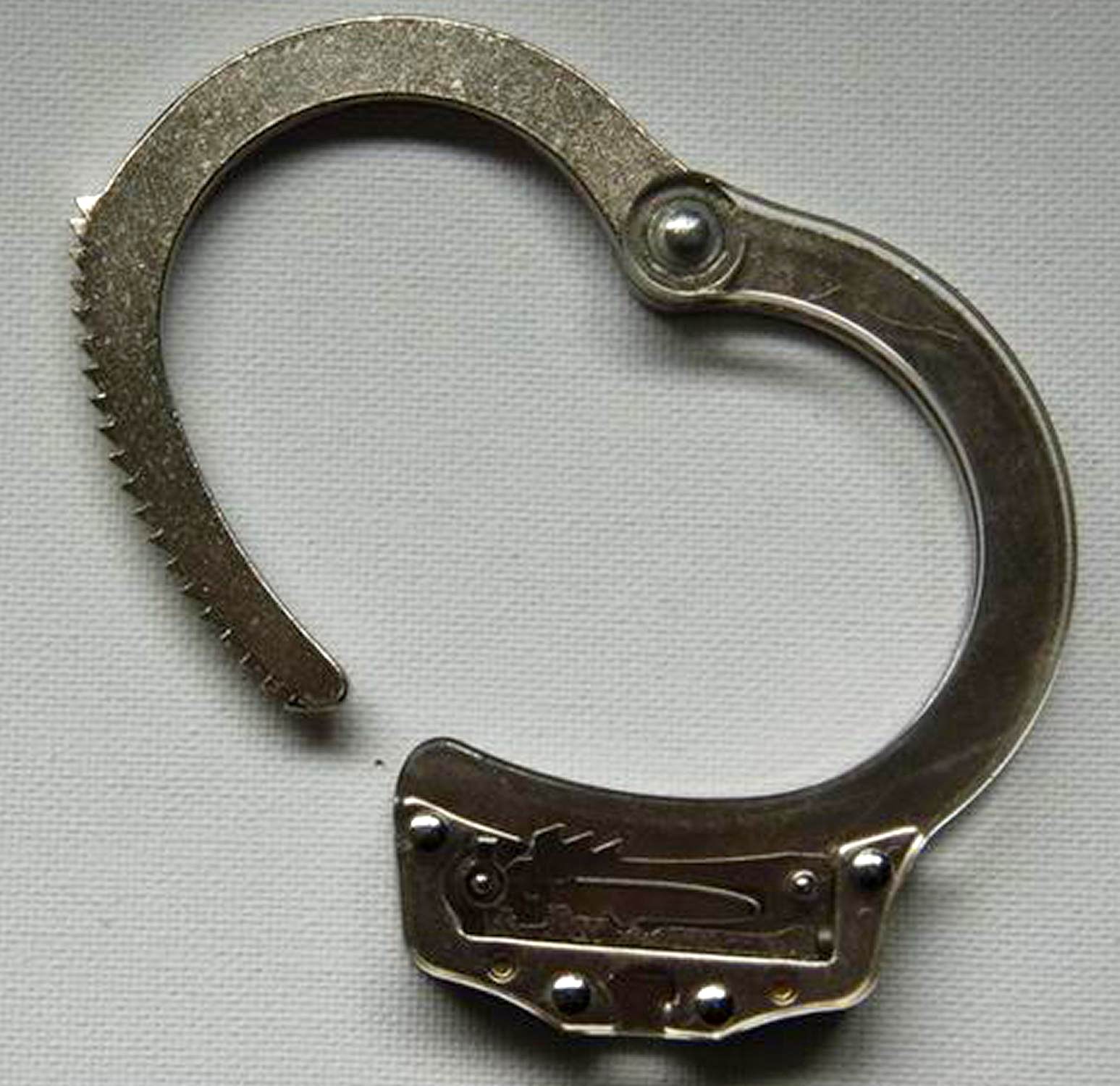

| Op dit plaatje is de
getande brug te zien die door een veer naar boven gedrukt wordt met als
bedoeling om te voorkomen dat te getande draaibeugel terug open
getrokken kan worden. tevens houdt die zelfde veer de schuifpal die voor
de borging zorgt op z'n plaats. |

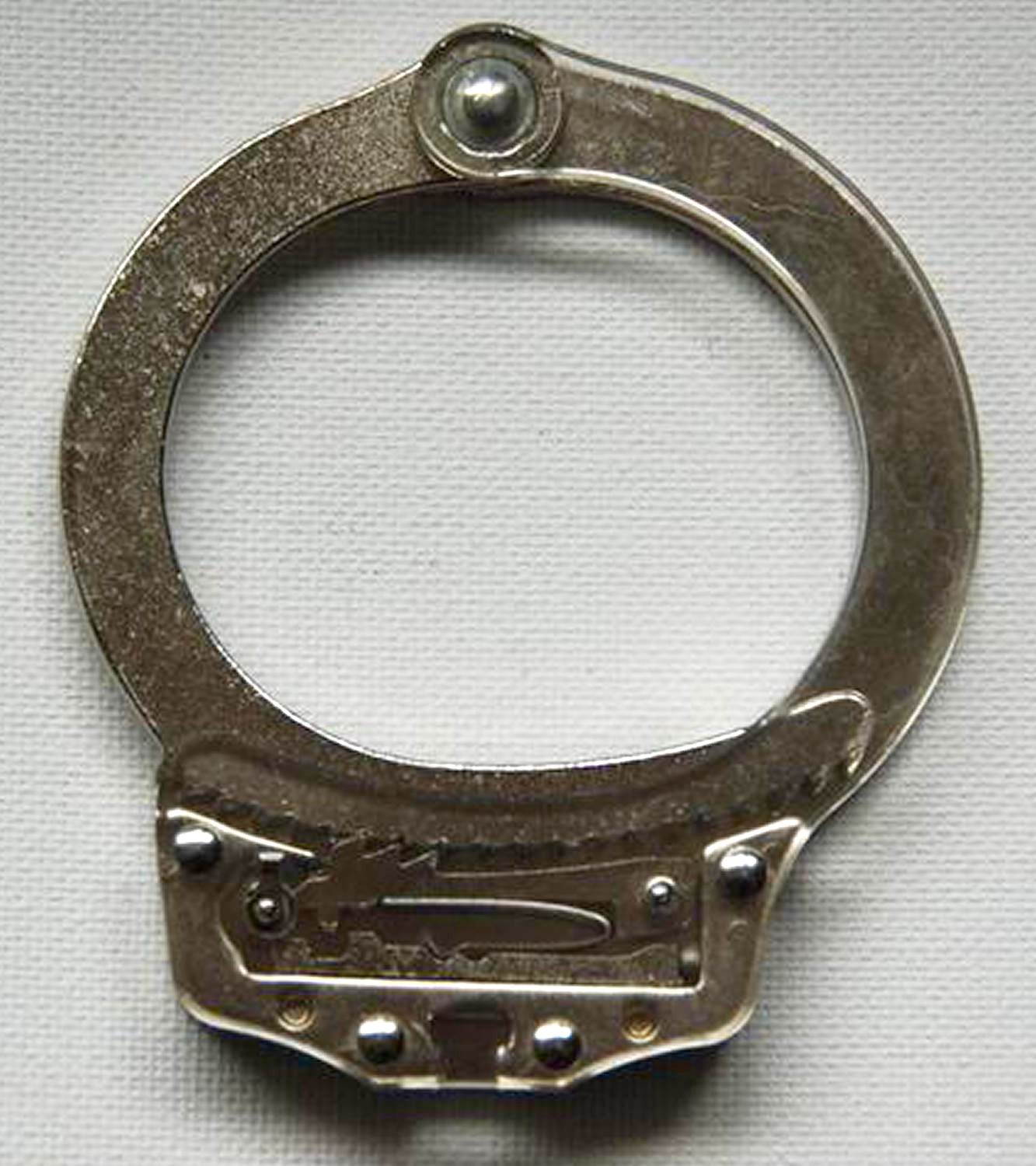

In dit plaatje zien we
de gesloten handboei, en hoe de tanden van de brug en draaibeugel in
elkaar passen. de brug kan nog steeds door de beugel naar beneden
gedrukt worden, waardoor verder sluiten van de boei mogelijk is. |

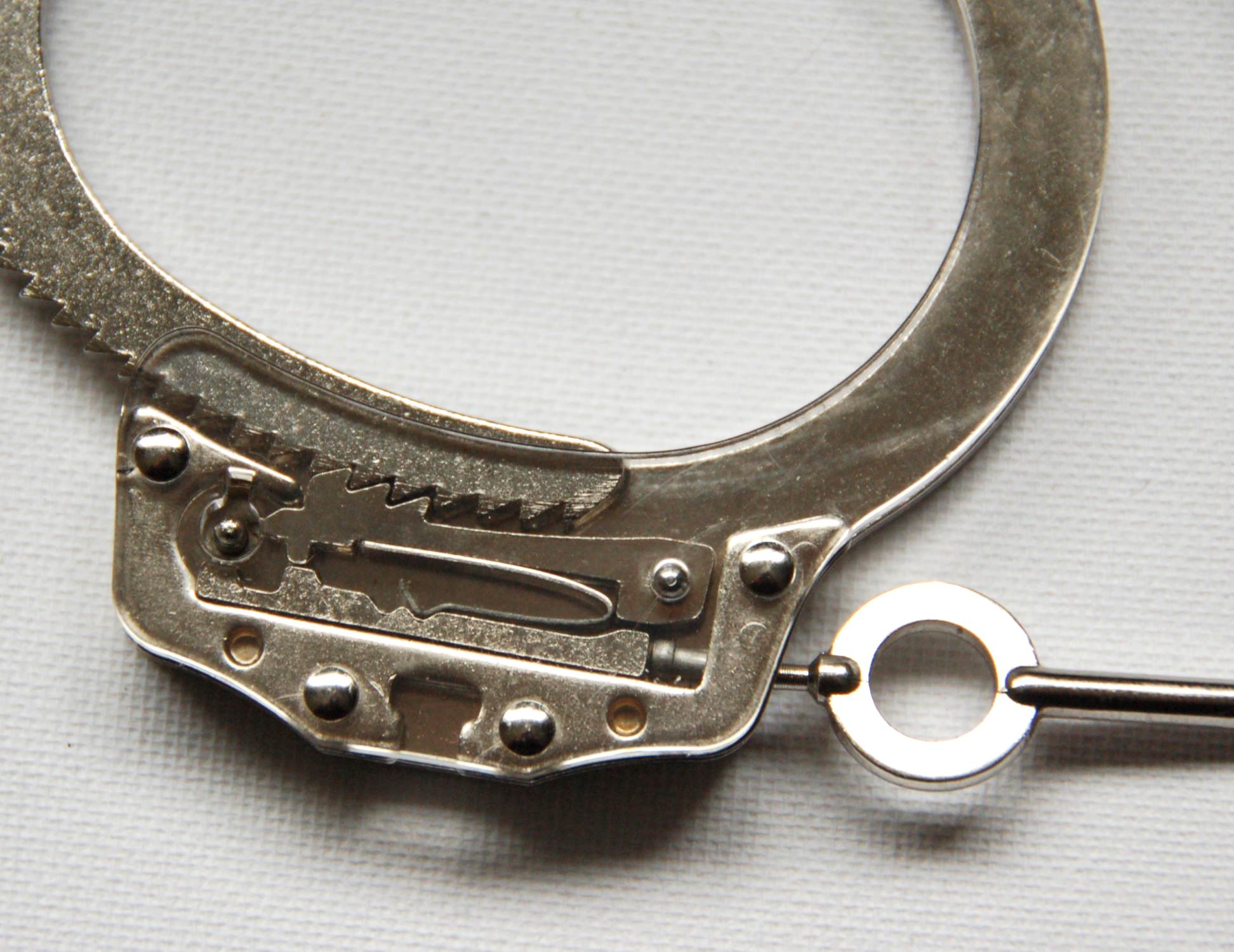

In dit plaatje word de schuifpal door middel van de pen aan de bovenkant van de sleutel via de zijkant van het boeihuis naar links gedrukt waardoor de verdikking aan de schuifpal de getande brug blokkeerd en deze kan dus niet meer naar beneden, de boei is nu "gelocked" en zal zich niet meer verder laten sluiten. Deze borging kan ongedaan gemaakt worden met de sleutel via het sleutelgat op de boei te openen |
